今天給大家講到的是關于力與機械的一款中型科普儀器展品——轉動生花。

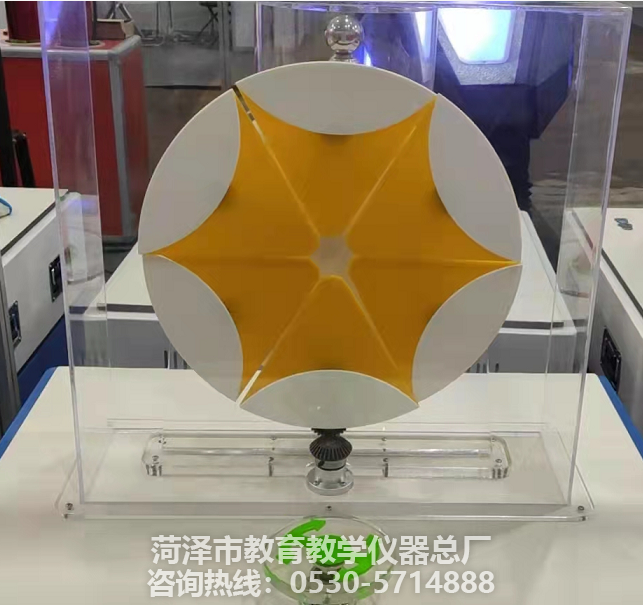

                                 （科普儀器  教學儀器產品—轉動生花局部展示）

展臺：采用箱體分體式結構設計，上臺體680*780*220mm，下臺體680*780*540mm，箱體采用厚度1.0mm冷軋鋼板折彎成型，加強筋加固，底腳承重板采用2.5mm碳鋼，表面經過酸性磷化等化學工藝除銹后靜電噴塑，下設手動調平底腳。分體接觸面采用橡膠條做防滑固定。

臺面：740mm*640mm荷花白抗倍特板，厚度≧12mm，圓弧角。

說明牌：采用5mm厚亞克力UV彩色噴繪。

展品由六個花瓣模型組件，與一個轉動手輪組成，轉動手輪，六個花瓣開始運動，并組成形態各異的花朵形狀。

工作原理：花瓣的結構看似簡單，但其實花瓣的背部，有許多用于傳遞運動和力的運動構件，如行星輪系，同步帶，齒輪等，當行星輪系的齒圈和行星輪按不同的速度轉動時，齒圈做自轉運動，行星輪的運動相當于自轉和公轉的復合運動，與行星輪通過同步帶連接的齒輪部件，也是這種復合運動。但行星輪和齒輪部件相對齒圈只做公轉運動，因此，固定在齒輪部件上方的每一片花瓣通過公轉運動的交叉重合實現“花朵”的綻放。

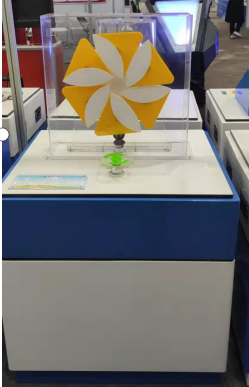

                                                                                             （科普儀器  教學儀器產品—轉動生花儀器展示）

拓展思維：日常生活中的鐘表，機械式變速箱，都是利用齒輪機構工作的。

  菏澤市教育教學儀器總廠，專業研發、生產教育教學儀器30年，關于機械與力學的科普儀器有比扭力，自己拉自己，物體上滾，看誰滾的快等眾多科普探究?jī)x器產品。歡迎咨詢選購。
